Ну вот наконец дошли руки опубликовать статью о том как же создать своим руками водяное охлаждение.

Автор этого описания не я, а один из авторов сайта bape3.org

Молодцы ребята. Но суть не в этом. Вы конечно можете сказать что всего такого полно на сайтах по "модингу"! Но уж поверьте мне именно такого вы еще не видели! На вид оно немного кострубато и выглядит громоздко! Но ведь это будет сделано своими руками!! А что может быть более приятным нежели вещь сделанная своими руками =)

Согласитесь, температура 66° для Атлона 1000 МГц (не смейтесь, мой принцип – главное не железо, а то, что его окружает) в состоянии покоя, а при 100% загрузке 75°, многовато... Поэтому родился данный агрегат. Данная СВО изначально задумывалась как внешняя – поставил ее в угол и пусть там стоит, а к компьютеру подходят только два шланга, по моему мнению, и задумкам на будущее системный блок можно напичкать чем-нибудь другим, например – неоновая подсветка, УФ подсветка, красивые круглые шлейфы, светящиеся в УФ и т.д.

P.S: Лично я сам не пробовал, не то что бы не было возможности и желания! Просто нет необходимости! Так что все написанное в данной статье вы можете попробовать на свой страх и риск! За возможные побочные явления или сбои в ПК администрация сайта и автор статьи ответственности не несут!!

Автор: Иванов Станислав
email: stasivanov(a)mail.ru
Сайт: www.hwp.ru

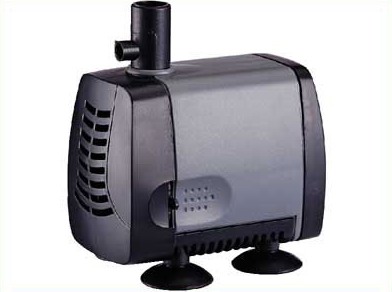

Помпа - Atman-103, продается в любом зоомагазине. Устанавливается внутри расширительного бачка на стенку с помощью присосок.

Штатный выходной штуцер помпы был выброшен на помойку в связи с тем, что его диаметр не подходил под мои запросы (диаметр шлангов). Вместо него установлен самодельный с входным диаметром 16 мм, выходным 10 мм (диаметры наружные) и переходным конусом.

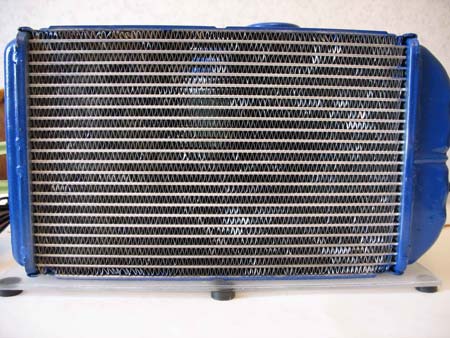

Радиатор – от печки автомобиля Toyota, отдал друг за две двушки пива, распитые совместно. Очищен от грязи ацетоном, изнутри промыт им же, снаружи покрашен краской из баллончика. Впускной и выпускной штуцеры заменены, опять же, на самодельные. Установлены впритирку на герметик. Получилось здорово – нигде не течет.

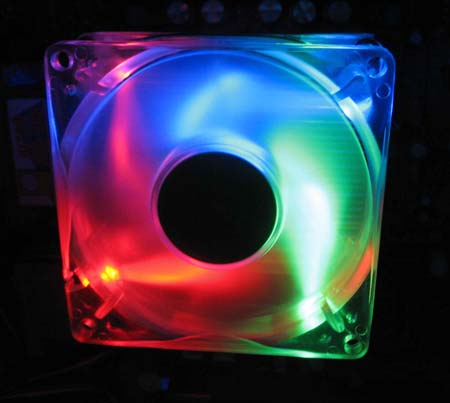

На радиатор устанавливаются два вентилятора, купленные в Интернет магазине – охлаждают и смотрятся здорово!

Долго думал как закрепить вентиляторы на радиаторе. Оказалось все просто – долой саморезы и сложные крепежи!!! Все гениальное (ну и скромный же я) просто…

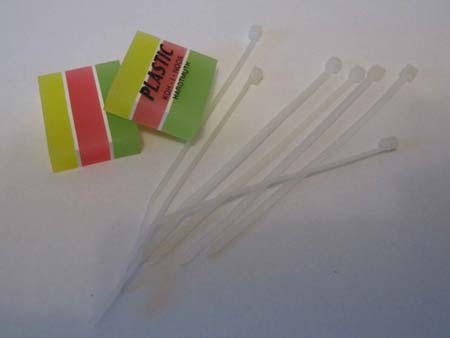

Для крепления вентиляторов понадобилось несколько резинок (ластиков) из ближайшей канцелярской лавки и кабельные стяжки.

Резинки режутся на кубики, в крепежные отверстия вентиляторов вставляются стяжки и фиксируются теми самыми кубиками.

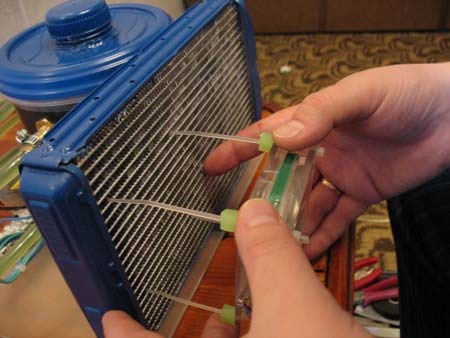

Затем стяжки вставляются в щели радиатора.

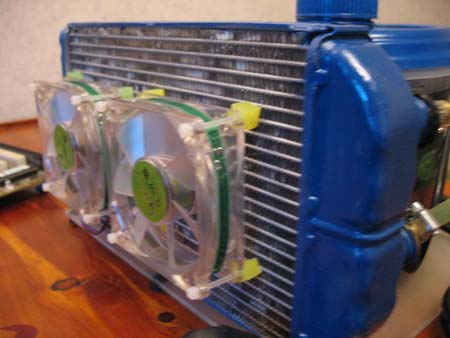

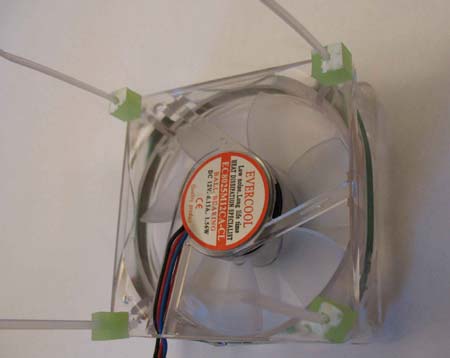

Закрепляем это с обратной стороны срезанными замочками с таких же стяжек. И вот что получаем:

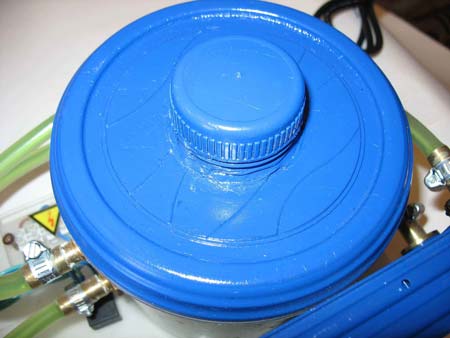

По-моему здорово… и просто!!! Расширительный бачок – пластмассовый пищевой контейнер, в моем случае круглый, но есть и другие по форме, можно найти в магазине промтоваров. Для долива жидкости в крышку бачка врезана горловина от 5-литровой бутылки с водой.

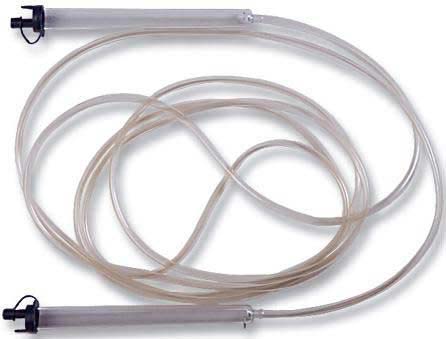

Шланги – силиконовая трубка внутренний диаметр 8 мм, купил в строительном магазине жидкостный уровень.

Устанавливаются на штуцеры с предварительным нагревом шлангов для более герметичной посадки. Места посадки обжаты хомутами из ближайшего автомагазина.

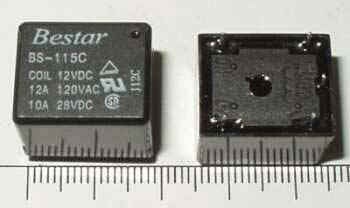

Реле – BS 115C, куплено в магазине радиотоваров. Необходимо для автоматического включения СВО одновременно с включением питания компьютера.

Система смонтирована на платформе из оргстекла, нашел в гараже, поскольку оно было сильно исцарапано, то пришлось сделать матовым. Бачок установлен на резиновые прокладки для снижения вибрации при работе помпы.

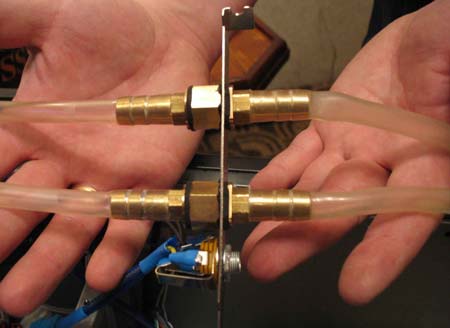

Для ввода шлангов в корпус компьютера сделана переходная панель из стандартной заглушки. На ней находятся два штуцера, вход и выход охлаждающей жидкости, и разъем для подключения питания – 12В.

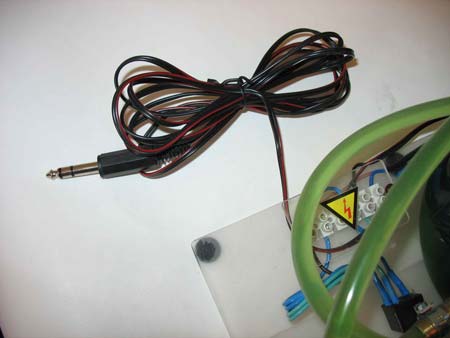

К панели СВО подключается с помощью вот такого хвоста:

Обращаю особое внимание на меры безопасности при обращении с электричеством! Все токоведущие элементы должны быть защищены от случайного попадания туда пальцев!

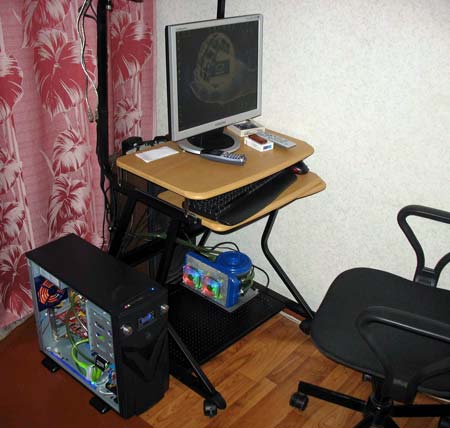

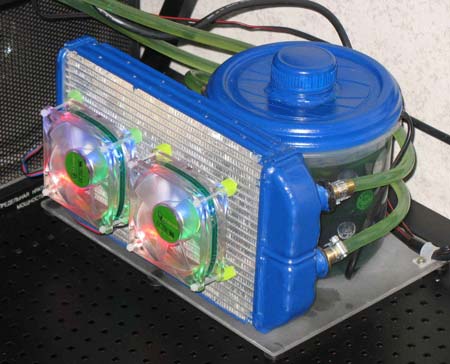

В общем агрегат выглядит вот так:

Общие габариты системы таковы: Д270, Ш200, В160.

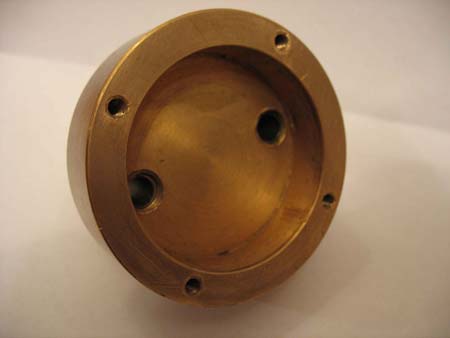

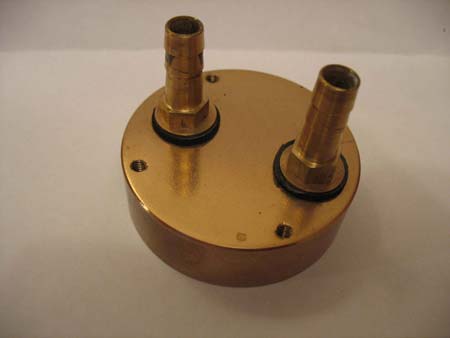

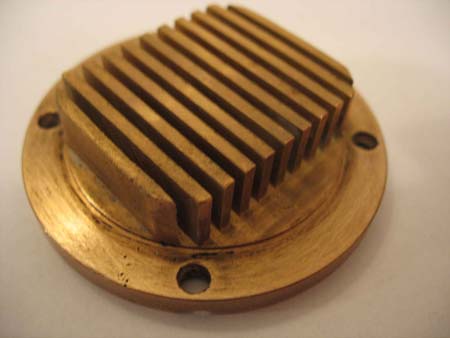

Водоблок изготовлен из меди марки М1. Сия медная болванка куплена на пункте приема цветмета за 200 р. Диаметр его составляет 65мм, высота 25мм. Собран он из двух частей, основания и крышки, выполненной в виде стакана с отверстиями под штуцеры. Толщина основания 5мм, на нем располагаются теплосъемные ребра шириной 2мм высотой 7мм с шагом 2мм, всего 11 ребер. Данное изделие выполнено с помощью токарного и фрезерного станков. Конструкция абсолютно герметична и проверена под давлением 4 атмосферы.

Сторона днища, прилегающая к процессору, отполирована. Для того, чтобы со временем водоблок не окислился и не потемнел (медь все таки), пришлось покрыть его тонким слоем автомобильного лака из баллончика.

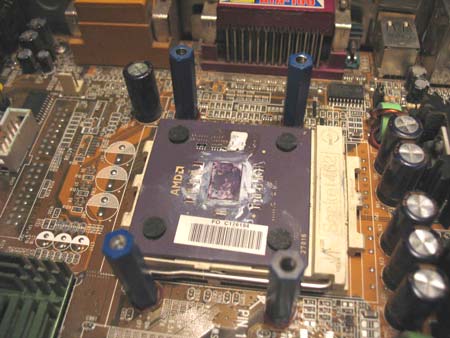

Крепеж водоблока индивидуален для каждого, все зависит от типа матери и используемого процессора. Я пошел по самому простому пути. В отверстия около процессора на материнской плате установил металлические стойки (главное не забыть про диэлектрические прокладки).

Из фторопласта сделаны небольшие «уши», с помощью которых водоблок крепится на материнской плате винтами. Прелесть данного материала состоит в его прочности и простоте обработки, из инструмента понадобился только нож. И еще он немного пружинит и, следовательно, при установке на процессор не даст перетянуть винты до образования нежелательных трещин на нем.

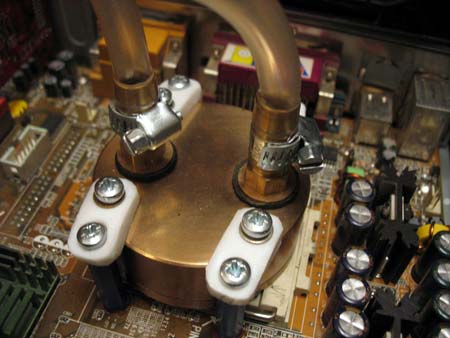

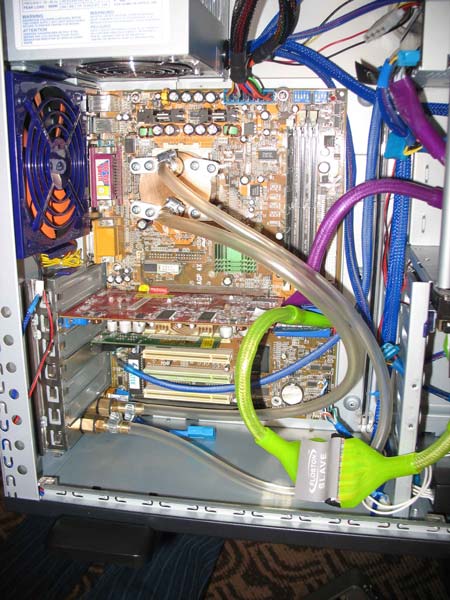

После окончательной установки в корпус все выглядит вот таким образом:

В качестве охлаждающей жидкости используется тосол. Его плюсы – хорошая теплопередача, не цветет как вода, дополнительная смазка помпы.

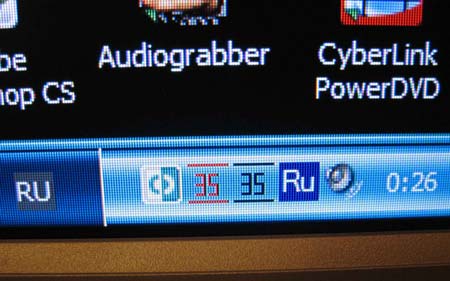

Теперь смотрим температуру:

При разогреве процессора программой CPUburn в течении 30 минут достигнута максимальная стабильная температура в 41 градус.
